By it ûntwerpen fan moderne elektroanika hâldt ien oanhâldende útdaging in protte yngenieurs nachts wekker. Hoe soargje wy dat sinjalen skjin en betrouber reizgje mei ongelooflijk hege snelheden. Dizze fraach sit yn it hert fan applikaasjes mei hege prestaasjes lykas 5G-ynfrastruktuer, avansearre radar en satellytkommunikaasje. Yn 'e kearn fan it oplossen fan dizze útdaging leit deHigh Frequency Board. ByHONTEC, Wy binne spesjalisearre yn it meitsjen fan dizze krityske komponinten, omsette teoretyske ûntwerpprinsipes yn taastbere, hege betroubere produkten dy't foldogge oan 'e strange easken fan' e hjoeddeistige technology.
Wat binne de kearnprinsipes efter it minimalisearjen fan sinjaalferlies
Om sinjaalferlies oan te pakken, moatte wy earst begripe wat it feroarsaket. INHigh Frequency Boardis net allinnich in standert PCB. It ûntwerp kontrolearret sekuer ferskate wichtige faktoaren. Konsistinsje fan dielektrike konstante (Dk) is foarop, om't fariaasjes sinjalen kinne fersteure. Like kritysk is dissipaasje faktor (Df), dy't bepaalt hoefolle sinjaal enerzjy wurdt ferlern as waarmte binnen it substraat materiaal. ByHONTEC, ús ûntwerpfilosofy begjint mei materiaal seleksje. Wy partner mei foaroansteande laminaat leveransiers foar in gebrûk substrates mei ultra-lege en stabile Dk / Df wearden, soargje foar foarsisber sinjaal gedrach út 'e stifting fan it bestjoer.
Hoe meitsje kontroleare impedânsje en presysrouting in ferskil
Sadree't it goede materiaal is keazen, nimt precision oer. Hoe kinne wy behâlde sinjaal yntegriteit oer de hiele trace paad. It antwurd leit yn kontrolearre impedânsje-routing en ferfine stack-up-ûntwerp. Us yngenieurteam brûkt avansearre simulaasjesoftware om de PCB-stapel te modellearjen foardat de fabrikaazje begjint. Hjirmei kinne wy krekte spoarbreedten en ôfstân definiearje om de doelimpedânsje te berikken, typysk 50 of 100 ohm, minimalisearjen fan refleksjes. Foar aHigh Frequency Board, dizze precision is net ûnderhannelings. Wy garandearje strakke impedânsje tolerânsjes, faak sa leech as ± 5%, om te soargjen dat jo ûntwerp prestearret as simulearre.
Om sinjaalferlies oan te pakken, moatte wy earst begripe wat it feroarsaket. IN
Ynterferinsje, sawol útstjoerd as ûntfongen, kin in gefoelich circuit kreupele. Dus, hoe docht in goed ûntwurpenHigh Frequency Boardskild tsjin dit. Us oanpak yntegreart meardere strategyen direkt yn 'e boardfabryk:
Avansearre grûnskema's:Gebrûk fan mearpuntsgrûning en tawijd grûnfleantugen om in skjinne referinsje en skyld te leverjen.
Shielding Vias:It ymplementearjen fan staggered "stitching" fias om krityske spoaren om Faraday-kooien te meitsjen.
Oerflak Finish:Biedt karren lykas Electroless Nikkel Electroless Palladium Immersion Gold (ENEPIG) foar superieure oerflakkonduktiviteit en sinjaalintegriteit by hege frekwinsjes.
Om de spesifikaasjes te yllustrearjen dy't dizze prinsipes ta libben bringe, beskôgje de parameters fan in standertHONTEChege frekwinsje oanbod:
| Parameter Kategory | Typyske spesifikaasje | Foardiel |
|---|---|---|

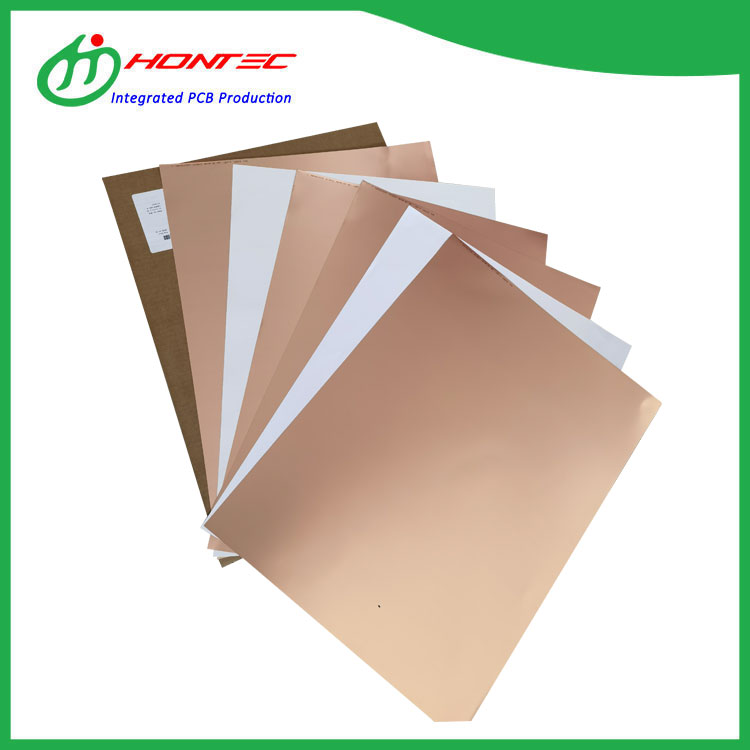

| Kearn Materiaal | Rogers RO4350B, Taconic TLY | Leech ferlies, stabile Dk foar konsekwinte prestaasjes |
| Impedânsje Tolerânsje | ± 5% of better | Ferminderet sinjaal refleksje en soarget foar yntegriteit |
| Minimum Trace / Space | 3/3 mil | Aktivearret dichte, hege snelheid routing |
| Oerflak Finish | ENEPIG, Immersion Silver | Excellent sinjaal skin effekt prestaasjes |
| Plated Hole Tolerânsje | ± 2 mil | Soarget betrouber fia ferbinings en shielding |
Wêrom is gearwurking mei in saakkundige fabrikant krúsjaal
It ûntwerpen fan in betrouberHigh Frequency Boardgiet oer nei in checklist. It fereasket djippe materiaalkennis, presysproduksje, en strange testen. Dit is wêr deHONTECfoardiel wurdt dúdlik. Us saakkundigens transformeart komplekse ûntwerpen yn produsearbere produkten mei hege opbringst. Wy leverje net allinnich buorden; wy wurde in útwreiding fan jo yngenieursteam, en biede Design for Manufacturability (DFM) feedback om problemen te foarkommen. Mei ús state-of-the-art apparatuer en kontrolearre proses omjouwing, wy soargje foar eltseHigh Frequency Boarddat ferlit ús foarsjenning foldocht oan de heechste noarmen fan kwaliteit en prestaasjes.
Binne jo ree om sinjaalferlies en ynterferinsje te eliminearjen fan jo folgjende ûntwerp mei hege snelheid. Partner mei in team dat de krityske nuânses begrypt. LitteHONTECjouwe de betroubere, hege-prestaasje stifting jo ynnovaasje fertsjinnet.Kontakt mei ús opnimmehjoed mei jo projekteasken, en lit ús beprate hoe't wy jo meast útdaagjende hege-frekwinsje applikaasjes ta libben kinne bringe.
